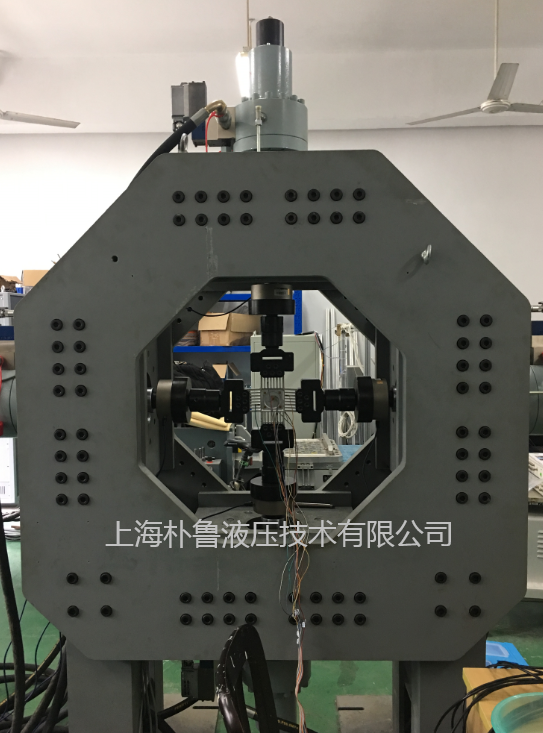

东南大学4通道动态伺服试验机

更新日期: 2019-2-14




    该试验机主要用于金属材料及其构件在正弦波,三角波,方波,梯形波,斜波等波形状态下的拉压疲劳试验,断裂韧性试验,
疲劳裂纹扩展试验等。


  1) 最大静载:±200KN
2) 最大动载:±200KN
3)力传感器:300kN,线性度良好并提供过载和侧载保护;150%过载无机械损伤
4)力传感器精度:2%-100%FS范围内,各点均不高于±1%
5)位移精度:±0.01mm
6)作动器行程:±50mm
7)频率范围:0.5-100Hz
8)采样频率:1000Hz
9)控制系统:朴鲁中文测控系统
10)试验波形:正弦波、梯形波、三角波、异形波等外部输入波形
11)系统功率:30KW 380V 50Hz
控制要求:
1)该设备试验分为两类,一类为按位移加载,设定位移的频率、振幅和波形使作动器做动;另一类为按载荷加载,设置载荷加载的频率、振幅和波形,可分别设置4台作动器的频率、振幅和波形,可在行程内任意给定位置驻停;控制系统可根据输出数据自行生成曲线,来控制作动器进行加载,也可直接输入外部曲线。
2)先进的伺服控制系统,达到满速满量程的试验要求,4台不同作动器之间协调加载。

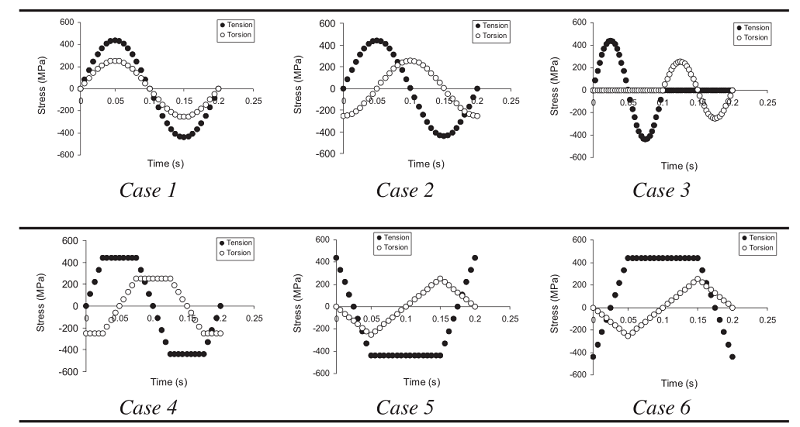

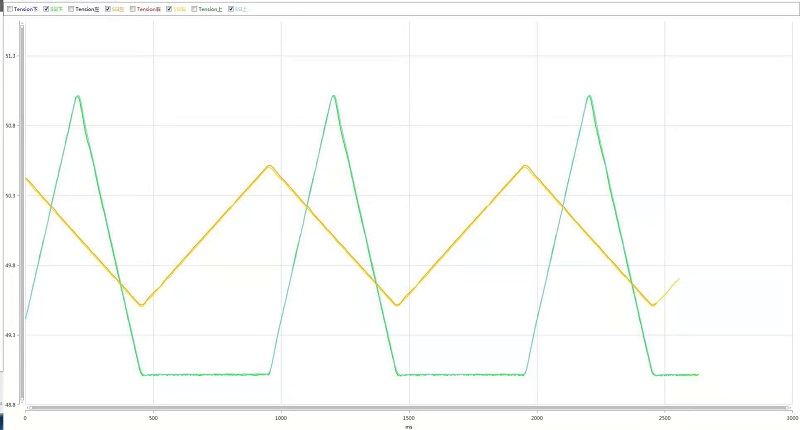

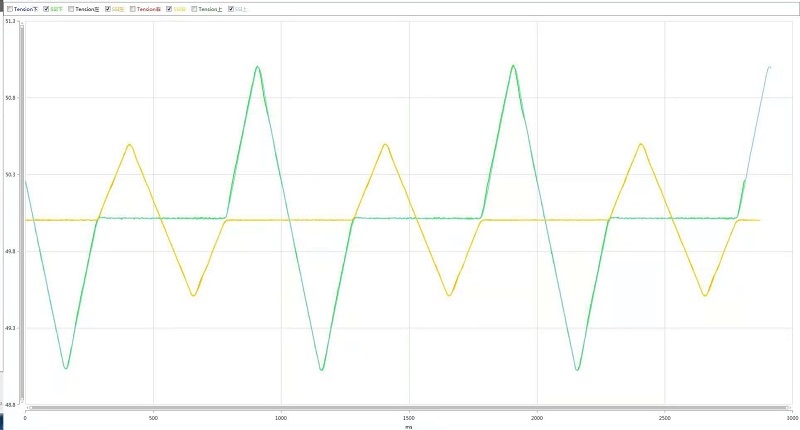

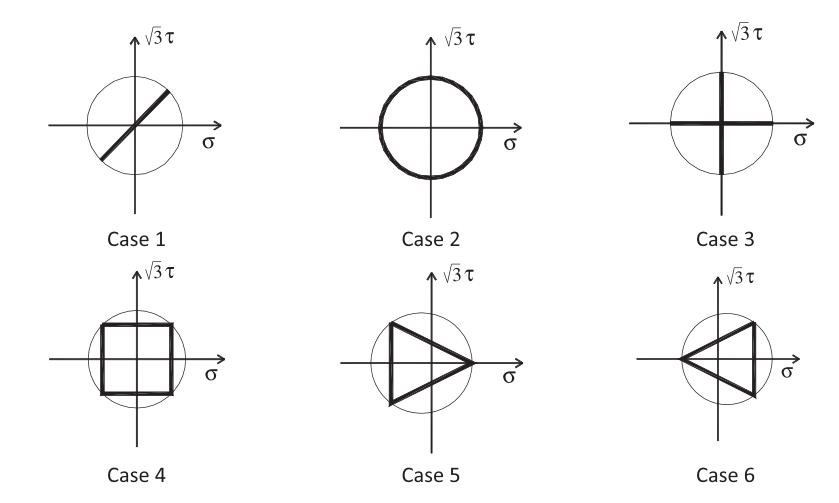

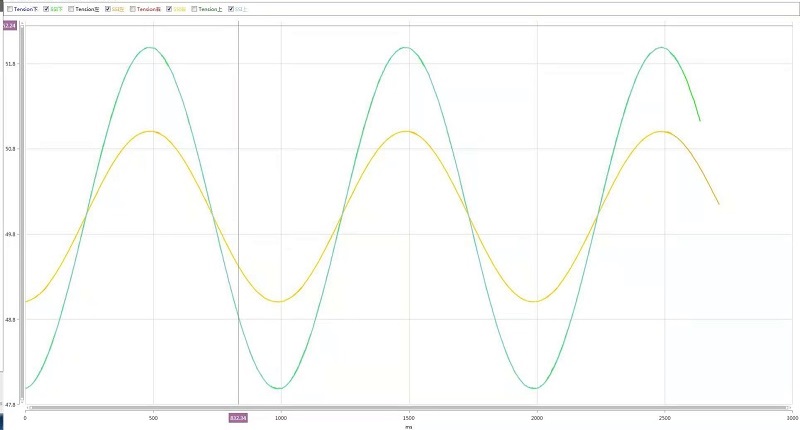

试验曲线:
