西安科技大学制动器液惯量模拟试验台
|
更新日期： 2020-4-6 |
设备介绍：
该液压试验台主要由动力系统、液惯量模拟系统、测控系统、机械台架、飞轮盘、轴向制 动器及摩擦片、
管路及测控线缆等部分组成。该试验台适用于矿用多种液压制动器的制动装置性能检测试验、制动装置

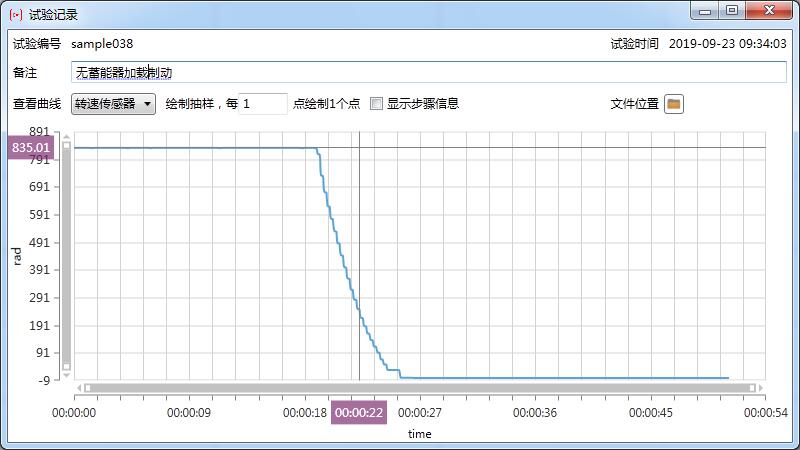

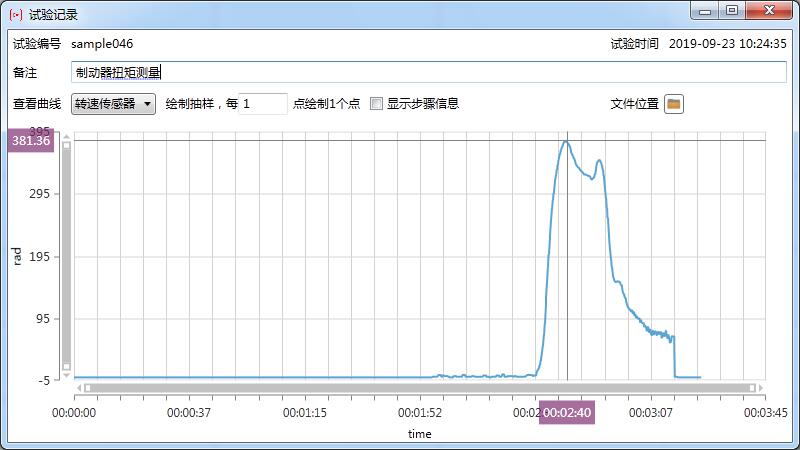

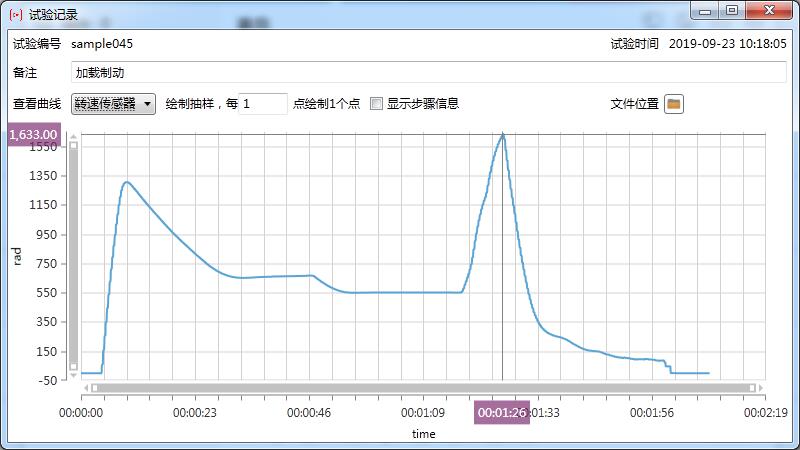

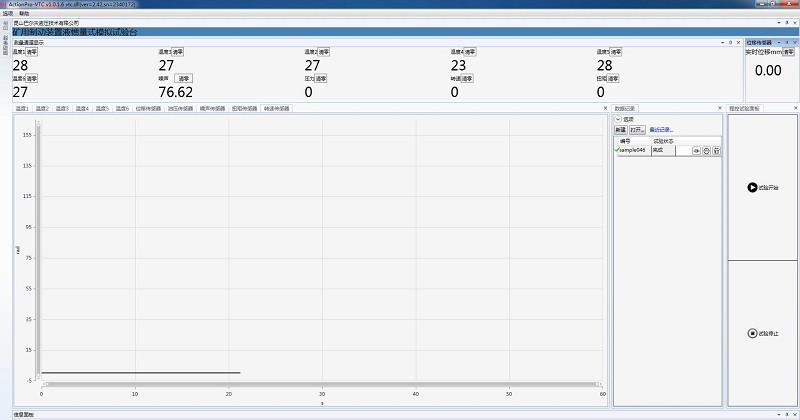

摩擦副磨损寿命 试验、热衰退及恢复、制动装置噪声试验。该试验台的测控软件基于 windows 操作系统
开发， 友好的人机界面，能实现各参数的高速采集测，自动处理，生成不同的分析曲线。操作人员可以直接存储数据到 Excel 表格，也可以选择存储曲线。
设备参数：
1. 设备型号： PL-SFZJ2000;
2. 设备产地：中国
3. 制造商：上海朴鲁
4. 总转动惯量： 0～100 kg.m2;
5. 额定转速：1500r/min;
6. 压力传感器：0~400 bar，精度0.5%;
7. 转矩传感器：0~3000Nm，精度士0.3%FS;
8. 转速传感器：0~2000r/min，精度：士2r/min;
9. 温度传感器：0~1000℃，精度士0.1℃;
10. 位移精度：0~10mm， 精度0.01mm;
11. 噪音传感器：0 120dB，精度士1dB，
12. 采样速度： 1KHZ
13. 采集精度：采集数据保留小数点后三位。
14. 采样要求：设备运行时测量系统要连续采集数据。
15. 信号输入通道：10通道，每个通道都有绿色LED状态指示灯，方便查看传感器运行状态。
16. 制动力矩：0-2000N.m
17. 制动时间：10S
18. 模拟紧急工况：1.5S
19. 控制系统：win7中文测试控制系统，
20. 保护功能：控制系统实时监控油源的工作状态，对电流、温度、压力、
液位、过滤堵塞等 信号及时处理。对于试验过程中的过速、过压、超载、超
限工况，自动停机。
21. 防护装置：金属防护罩壳。
22. 冷却方式：压缩机，冷媒制冷.
23. 系统功率：75KW 380V 50Hz。
24. 整机尺寸：2500mm*2000mm*2000mm（长*宽*高）
