中国民航大学-超高速伺服液压冲击试验机

更新日期: 2020-4-11



设备介绍:

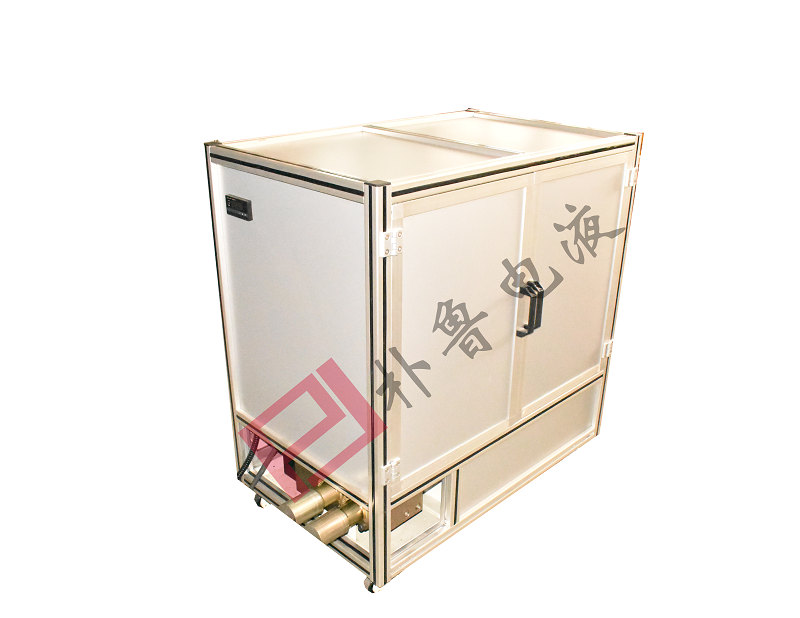

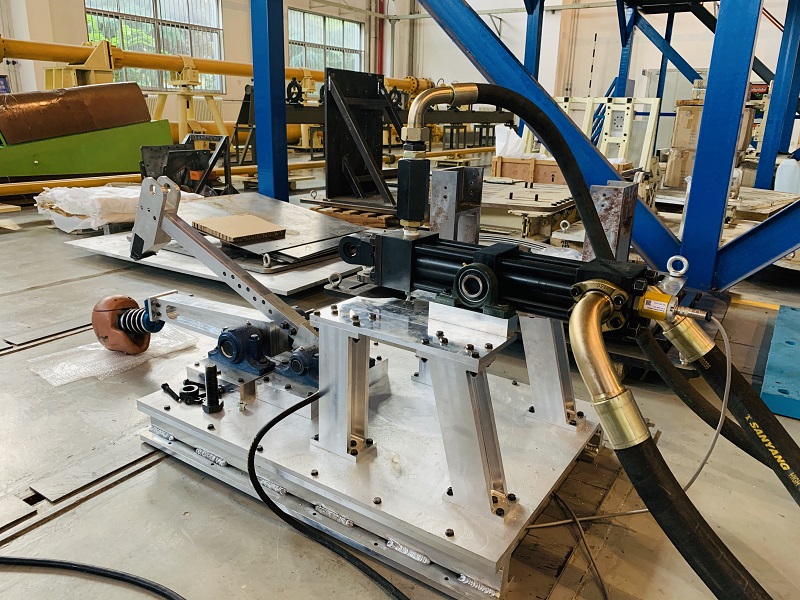

      超高速伺服液压冲击试验机由伺服油源、伺服作动器、伺服控制系统、传感器和试验机台架组成。该试验机

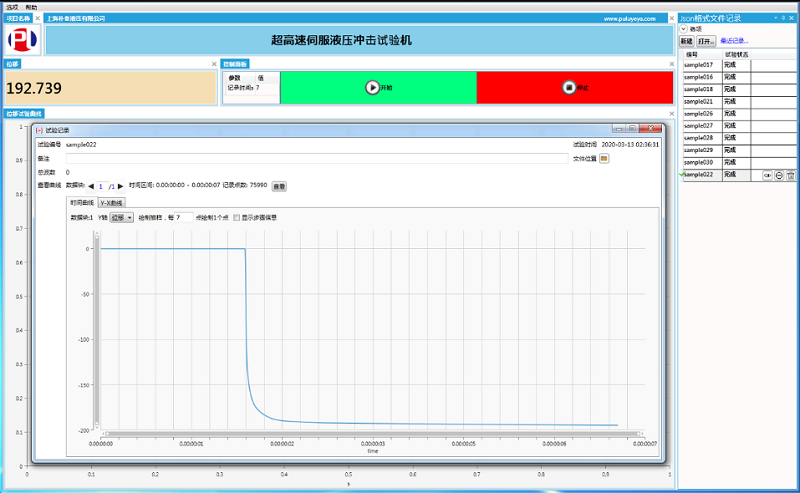

输出动能大、响应速度快、控制精度高、缓冲机构好、试验参数设置灵活方便。试验软件基于 windows 操作系统

开发,友好的人机界面,自动处理试验数据,生成分析曲线。操作人员可以直接存储数据到 Excel 表格,也可以选

存储曲线。
   该设备可以用模拟航空器的撞击试验、材料或结构的冲击试验、材料中应力波传播规律研究、传感器的标定等。
设备参数:
1.  设备型号: PL-SFCJ40
2.  设备产地:中国
3.  制造商:上海朴鲁
4.  冲击力: 300KN
5.  加速度:  0-40g
6.  试验速度:±15m/s
7.  压力传感器:0~400 bar,精度0.5%;
8.  速度传感器:0-20000mm/s,精度0.5%;;
9.  激光传感器:响应时间33μm,精度0.05%;
10. 温度传感器:0~100℃,精度士0.1℃;
11. 位移传感器:0~300mm, 精度0.001mm;
12. 采样速度: 1KHZ
13. 采集精度:采集数据保留小数点后三位。
14. 采样要求:设备运行时测量系统要连续采集数据。

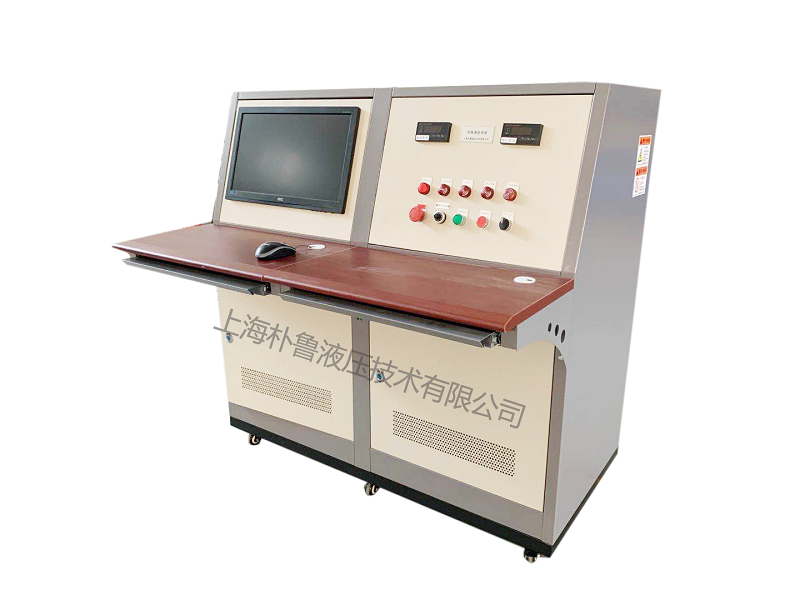

15. 控制系统:win7中文测试控制系统,
16. 保护功能:控制系统实时监控油源的工作状态,对电流、温度、压力、
    液位、过滤堵塞等 信号及时处理。对于试验过程中的过速、过压、超载    、超限工况,自动停机。
17. 防护装置:金属防护罩壳。
18. 系统功率:3KW 380V 50Hz。

位移曲线


速度曲线

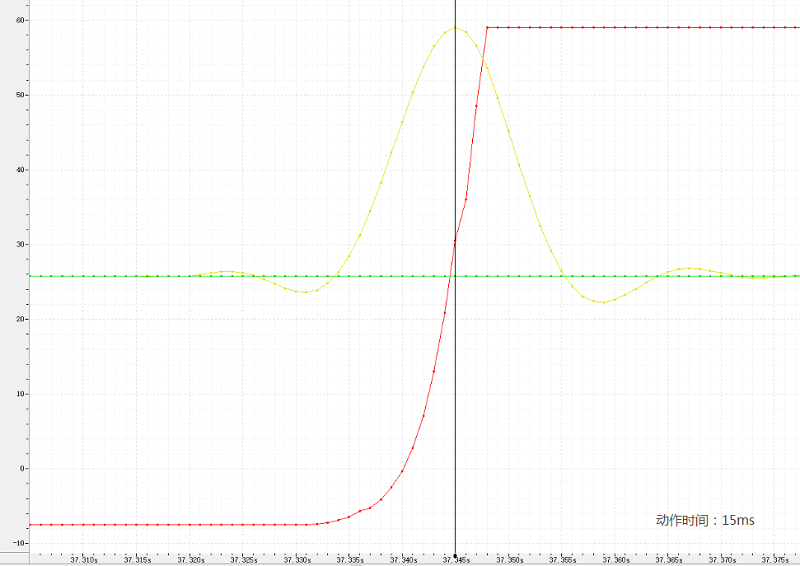

动作时间
