中国科学院电液伺服液压机
|
更新日期： 2020-2-16 |
1. 最大静载：600KN，
2. 额定速度：0.1-50mm/min，
3. 力传感器精度：2%-1 0 0%FS范围内,各点均为±1%，
4. 位移精度：±1%FS，
5. 作动器行程：0-400mm,
6. 有效试验空间：300mm*300mm*500mm (左右*前后*上下)
7. 等速力控：0.5KN/S~25KN/S，
8. 等速位控：0.5mm/min~40 mm/min，
9. 采集频率：1000Hz，
10. 控制系统：朴鲁win7中文测试控制系统，
11. 主要试验波形：静力。
12. 液压系统：25Mpa ,3.6L/min,
13. 保护功能：控制系统实时监控油源的工作状态，对电流、温度、压力、液位、过滤堵塞等信号及时处理。对于压装过程中的过速、过压、超载、超限工况，自动停机。
14. 主机功率：2.2KW AC380V
15. 冷却方式：水冷,外接循环水.
16. 备品备件：高压滤芯1件,低压滤1件,密封件1套.
17. 整机尺寸：560mm*560mm*1800mm(长*宽*高)
三、技术要求：
1. 该液压机主要用于产品的静压试验。
2. 该液压机控制系统包括控制柜、伺服控制器、微机、显示器、打印机等。测控软件基于朴鲁液压windows操作系统开发，友好的人机界面，交互性好，功能齐全，操作方便。测控系统能实现各参数的高速采集测，自动处理，生成不同的分析曲线。操作人员可以直接存储数据到Excel表格，也可以选择存储曲线；可以自动生成实验报告和打印输出。

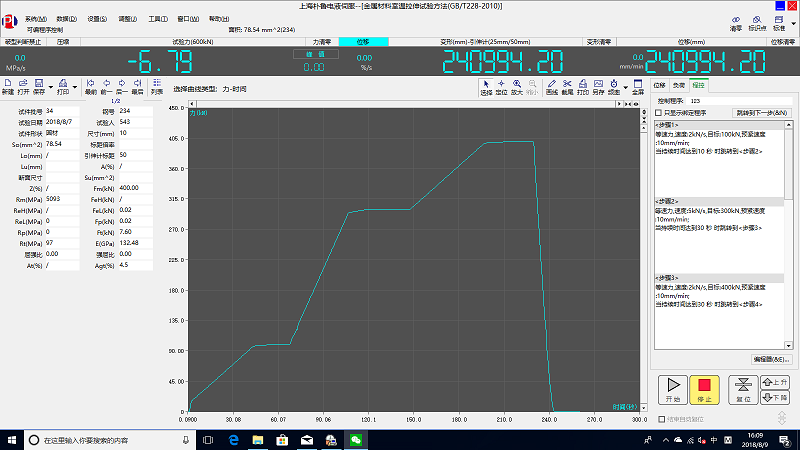

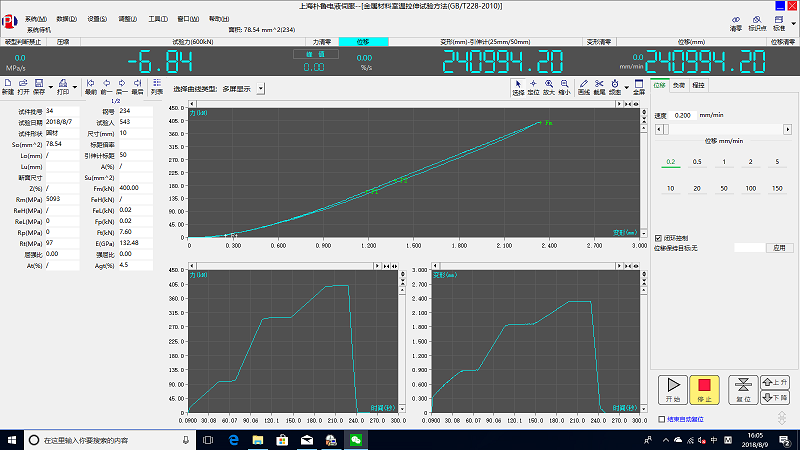

试验曲线
